光束電氣設備防雷詳解SPD波形【光束防雷】

SPD有兩種波形，分別是10/350μs和8/20μs兩種，他們分別代表了什么含義呢？下面就來了解一下吧：

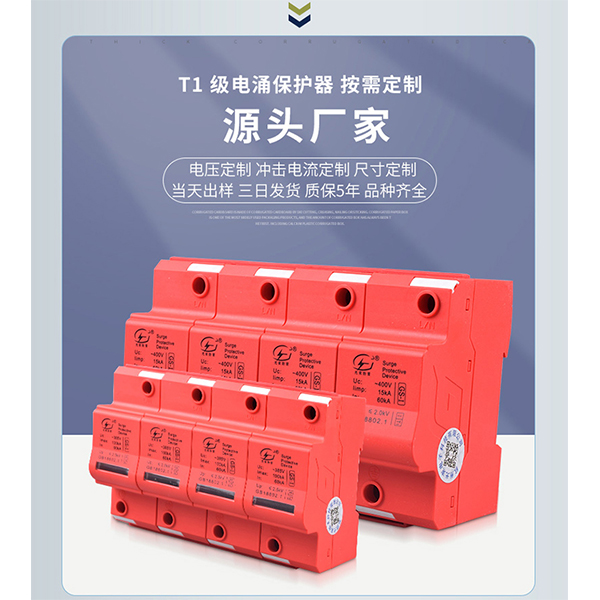

SPD

根據IEC標準，I級SPD測試采用I類波形，其沖擊電流特性參數是雷電放電電流Iimp、比能量W/R和能量Q，其波形為10/350μs；2級SPD測試采用II類波形，即8/20μs，其沖擊電流特征參數由電流（In或Imax）上升時間T1和半峰時間T2組成。10/350μs波形中10表示雷電流從0到達峰值90％的時間是10微秒，350表示的是雷電流從0經過峰值后衰減到半峰值（峰值的一半）的時間是350微秒。8/20μs波形中8表示雷電流從0到達峰值90％的時間是8微秒，20表示的是雷電流從0經過峰值后衰減到半峰值（峰值的一半）的時間是20微秒。

兩個波形的區別是8/20μs波形電流上升時間和衰減時間都很快，10/350波形上升時間快，衰減時間慢，造成的差異是10/350μs波形相對應的雷電流能量要遠大8/20μs波形，大約在17~21倍之間。10/350μs波形和8/20us波形在SPD生產過程中，最直接的影響是決定了SPD所采用的材料和結構的不同。8/20μs波形從行波產生到消亡經歷的時間都很短，其對SPD的損害主要集中在電流應力沖擊，其對SPD劣化速度的影響很小，所以，二級以及后續級別浪涌保護器均以壓敏電阻作為內部泄流元件。10/350μs波形由于衰減的時間長，其對SPD的影響除了電流應力之外，最主要的是產出的熱量會對SPD產生極大的損害，普通的壓敏電阻雖然能夠承受電流的應力沖擊，但是，長時間的工作產生的熱量會急劇加速壓敏電阻的劣化，嚴重影響SPD的使用壽命。
